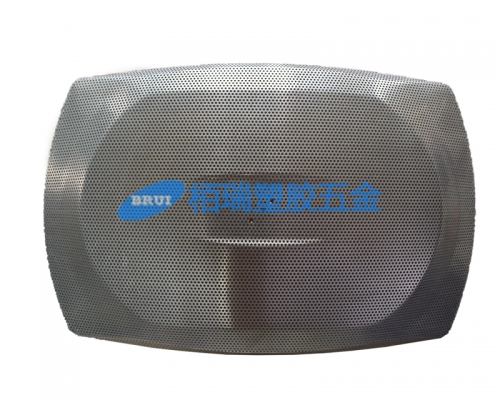

在喇叭網沖孔過程中，模具的選擇和設計至關重要，以下是一些要點：

　　一、模具的選擇要點

　　模具類型

　　根據沖孔的形狀和尺寸要求，選擇合適的模具類型。對于圓形孔，通常采用圓形沖頭和對應的凹模。如果是特殊形狀的孔，如方形、菱形等，則需要定制相應形狀的沖頭。例如，在一些設計精美的喇叭網中，可能會有六邊形的孔，這就需要專門設計六邊形的沖頭模具。

　　對于批量生產的喇叭網，優先考慮級進模。級進模可以在一個沖程中完成多個工位的操作，包括沖孔、落料等，大大提高了生產效率。而對于小批量或者形狀復雜、精度要求很高的喇叭網沖孔，可能會選擇單工序模具，以方便調試和保證質量。

　　模具材料

　　模具材料要具有高硬度、高強度和良好的耐磨性。一般會選用工具鋼，如 Cr12MoV。這種鋼材經過淬火和回火處理后，硬度可以達到 HRC58 - 62，能夠承受沖孔過程中的巨大壓力和摩擦力。因?yàn)樵跊_孔時，沖頭和凹模不斷與材料接觸，容易磨損，如果模具材料硬度不夠，很快就會導致模具損壞，影響沖孔精度和模具壽命。

　　同時，模具材料還應具有良好的韌性，以防止在沖孔過程中出現崩刃現象。特別是當沖孔材料厚度不均勻或者含有雜質時，韌性好的模具材料可以更好地應對突發的沖擊力。

　　模具尺寸精度

　　模具的尺寸精度直接影響沖孔的精度。沖頭的直徑公差一般要控制在 ±0.01mm 以內。例如，如果要沖直徑為 3mm 的孔，沖頭直徑應該在 2.99mm - 3.01mm 之間。凹模的尺寸精度也同樣重要，它與沖頭之間的間隙需要根據沖孔材料的厚度和性能來確定。一般來說，間隙在材料厚度的 5% - 10% 左右。如果間隙過大，沖孔后的邊緣會出現毛刺；間隙過小，則會導致沖頭磨損加劇，甚至折斷。

　　二、模具的設計要點

　　排樣設計

　　在設計模具時，要考慮喇叭網沖孔的排樣方式。合理的排樣可以提高材料利用率，降低生產成本。對于規則排列的圓形孔，常見的有正方形排樣和正六邊形排樣。正六邊形排樣的材料利用率比正方形排樣更高。例如，在相同的板材面積下，采用正六邊形排樣可以沖出更多的孔。同時，排樣還要考慮模具的結構和沖孔的順序，避免出現干涉現象。

　　卸料裝置設計

　　為了確保沖孔過程的順利進行，需要設計合理的卸料裝置。當沖頭完成沖孔動作后，卸料裝置要及時將沖頭從板材中脫出，防止沖頭帶料。常見的卸料裝置有彈性卸料板和剛性卸料板。彈性卸料板適用于薄料沖孔，它可以在卸料的同時對板材起到一定的壓料作用，防止板材變形。剛性卸料板則適用于厚料沖孔，它結構簡單，卸料力大。

　　導向裝置設計

　　模具的導向裝置是保證沖孔精度的關鍵。導向裝置一般采用導柱和導套。導柱和導套之間的配合精度要高，間隙通常在 0.01mm - 0.03mm 之間。在沖孔過程中，導柱和導套能夠確保沖頭和凹模的相對位置準確，防止出現偏斜現象。而且，導向裝置的長度要足夠，以保證在整個沖孔行程中都能起到良好的導向作用。例如，對于行程較長的沖孔模具，導柱的長度應該不小于模具閉合高度的 1/3，這樣才能有效地防止模具在工作過程中出現卡死或者精度下降的情況。
